不可不知的离心风机选型三部曲

一、离心风机正确选型的重要性:

作为风机销售,在与客户交流风机信息的过程中,很多时候并没有真正了解到客户对风机的真正需求以及风机使用工况等,这就造成了前期沟通交流阶段对客户需求了解不到位,后期风机选型出现误差,进而造成大量的风机售后问题,给生产厂家产品与形象带来负面影响;同时离心选型的正确与否也关系到离心风机能否发挥出最大效能,产生最大工作效率,所以正确的离心风机选型对于风机生产厂家与使用厂家同样重要。



二、离心风机选型三部曲(一)——确定气体的流量、密度、压力,这是离心风机选型过程的三要素

流量:如系统要求气体的质量流量,则需要将气体质量流量换算为风机标准状态下的容积流量。如系统要求气体的容积流量,则风机标准状态下的容积流量与工况下的容积流量相同。

密度:若未给定密度则需根据风机的工况环境,如海拔、当地大气压、工作温度、气体的标密来计算或换算出工况气体的密度。

压力:根据给定或计算出的工况密度,将工况压力换算为风机标准状态下压力。如风机带进气箱或消声器,需考虑其压力损失,可经过计算或估算,估算损失一般在100—300Pa之间。

二、离心风机选型三部曲(二)——求风机比转数

因为比转数计算是离心风机选型过程中的重要步骤,是判断风机选用具体模型的主要依据。将换算到风机标准状态下的性能参数和转速代入比转数的计算公式,根据不同的转速可求出不同的比转数,一阶比转数是单吸风机的依据;二阶比转数是双吸风机的依据。


三、离心风机选型三部曲(三)——离心风机模型决定性能曲线

性能曲线分有因次曲线和无因次曲线。有因次曲线是判定是否满足现场要求的依据,而无因次曲线是描绘风机特性的依据,有因次代表着特殊性,无因次代表普遍性。通常可用到的无因次参数有流量系数、压力系数、内效率、比转数。流量系数、压力系数其中的一项可作为计算风机机号的依据,比转数是选择风机模型的依据,而内效率则是判断模型是否为高效风机的依据。

根据求出的比转数,来选定风机的模型并判断其相应点是否在高效区,如在高效区,则根据对应的流量系数或压力系数来初步计算风机的机号。


根据已知的密度、转速、模型,并把粗算过的风机机号圆整,利用软件的取点绘图功能,可表达出风机的有因次性能曲线,同时标定风机的工况点,也可列出有因次性能表,标定工况点所在位置。进一步可根据实际工况性能,求出风机的内功率。

此外,客户使用现场工况情况也需要特别注意,比如:粉尘浓度,是否含有油污或者粘性气体,风机是否需要做密封等都是确定风机型号的重要参数。

经过以上这几个阶段,离心风机选型就基本结束了,我们在购买的时候只要按照以上的步骤去选择保证您可以选到正确的风机。

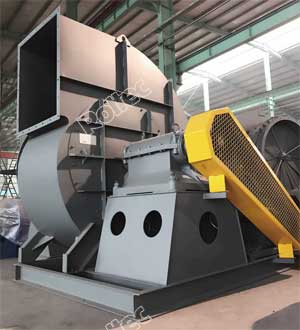

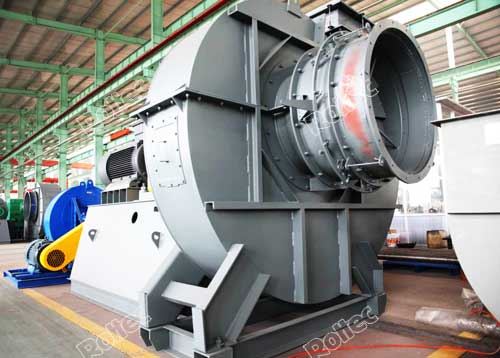

 热销风机产品推荐
