大型高压离心通风机的安装过程(3)
文章附图

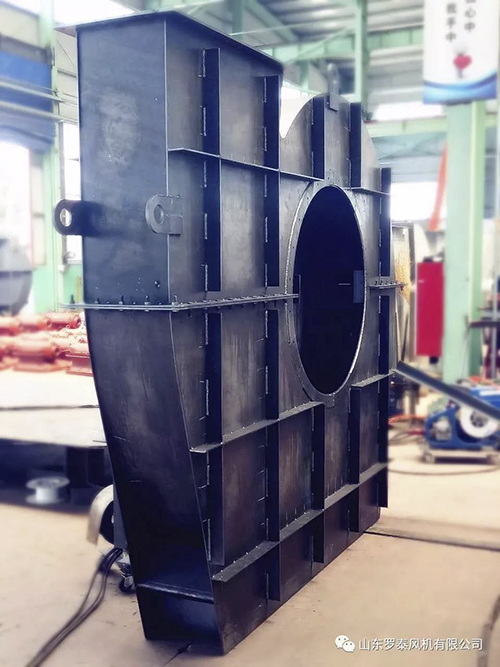

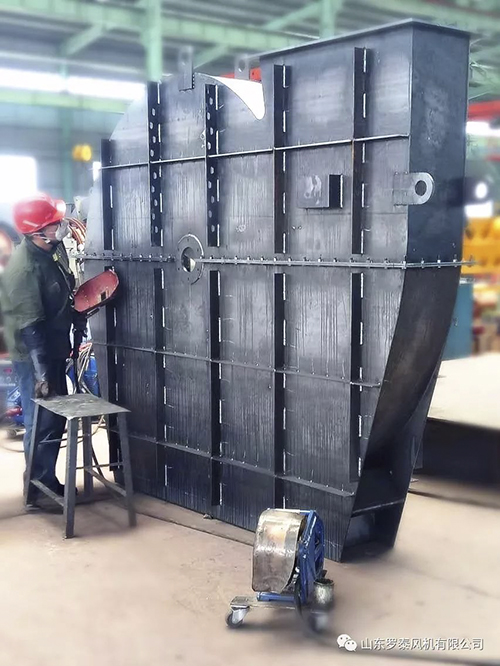

四、机壳组的最终安装

(1)将机壳组的可拆卸部分就位并用螺栓连接。

(2)螺栓连接进风口法兰和机壳进气箱组的侧板。

(3)根据剖分布置图所示及进风口插入叶轮进口圈的尺寸检查叶轮的轴向位置。根据剖分布置图所示检查进风口与叶轮进口圈的径向间隙。如果必要的话,调整进风口或机壳组以得到正确的间隙设定值,确保机壳组的侧板相对于主轴和主轴密封校准在正确的位置上。检查机壳组和进出口端面位置是否符合总图及连接管道要求一致。

(4)找正仔细检查后,可以用销子将进风口定位,销孔应通过进风口和机壳组法兰配作。销子可与机壳组点焊。


五、进口调节门和执行器的安装

 进口调节门是已经全部组装好的,便于安装到风机的进风口上。

(1)检查进口调节门的开关方向位置,保证叶片的旋转方向相对于叶轮的旋转方向是正确的。气流预旋方向应与叶轮旋转方向一致(调节门搬把的位置,从进口看在右侧,对于右旋风机,搬把由下往上推是由全闭到全开方向;对于左旋风机,搬把由上往下拉是由全闭到全开方向;)。

(2)将进口调节门吊装就位在进风口上并用螺栓连接。

(3)安装执行器底座和执行器。

(4)将执行器输出搬把与风门搬把通过组件连接在一起,检查各连杆当叶片在关闭位置时其位置如调节门设置图中所示,用配套的自锁螺母将连杆位置固定。

(5)详情参见执行器说明书。

(6)检查执行器可以驱动叶片由全闭到全开位置,保证所有连杆都固定到其各自的叶片轴上且所有的连接是紧固的。

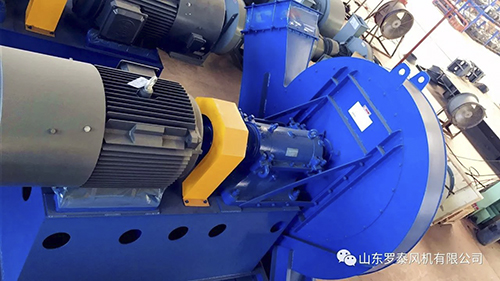

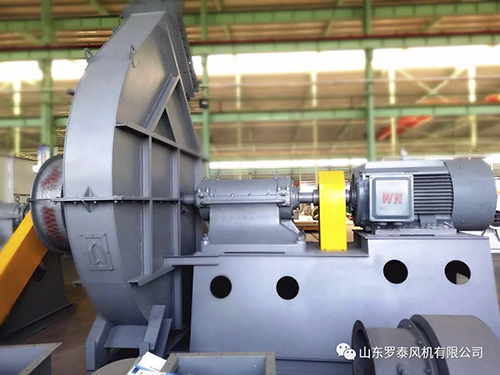

六、联轴器和电机的安装与找正

(1)安装

1)安装风机和电机半联轴器。轴与联轴器的配合为过盈配合,推荐在油中均匀加热半联轴器,可便于安装。

 联轴器端面应与轴端面平齐。

2)将电机安装在垫板上并用所供垫片按下述方法将其与风机轴找正以达到要求的水平度。

(2)轴的找正

 轴的正确找正是非常必要的,偏心或找正不好会导致振动、轴疲劳、轴承磨损,且增加能耗。尽管使用了挠性联轴器,其挠性是减小在运行过程中偏心的影响。

 如果两个轴是完全刚性的,当轴承就位后就可以很好地进行找正,实际上这种情况是无法达到的,因为重力使联轴器顶部间隙增加,找正程序自然应考虑这种偏差并指出解决的措施。

 用测量表在900内正确读数且通过计算保证两轴是同时运转的,这很有必要。

(3)找正步骤

 联轴器必须进行径向和角向找正,在此阶段风机轴必须进行正确找正。

1)以风机轴为准对电机轴找正。通过调整垫片改变电机位置达到要求。确保风机和电机轴的间隙(3~5mm)满足总图的规定。

2)获得满意的找正结果且联轴器装好后,拧紧电机的地脚螺栓。

3)参见电机说明书。

4)热运转后检查联轴器的找正。

 找正限值:

 角向找正:0.05mm;径向热找正:0.05mm。


七、密封盘密封的安装

(1)检查密封盘安装表面在连接处就位,必要时调整。

(2)轻轻将密封盘沿轴移动至机壳组侧板就位,压板螺栓较松散压制密封盘。

(3)密封盘与主轴必须有间隙且间隙均匀。并均匀拧紧所有螺栓。


八、最终安装注意事项

(1)安装轴承温度检测仪表和振动检测仪表。

(2)安装所有检查门和护罩。

(3)对旋转部件的找正进行检查,满意后用非缩颈的浆料对混凝土基础上的设备基础进行最终灌浆,一个月后检查。

(4)由于基础及结构在安装初期会下陷或移动,因此设备在最终灌浆30天后最后固定。
